明泰給排水圓形三波補償器適用于600M機組煙風煤粉管道系列的零件和部件，這些煙風煤粉管道零部件系列與《火力發電廠煙風煤粉管道設計技術規定》（DL/T5121-2000）中推薦使用的煙風煤粉管道系列一致。對大于600MW機組的煙風煤粉管道零件及部件也可參照使用。另外圓形三波補償器全部采用工廠化生產，建設單位只需提供設計人員開列的產品標識如連接尺寸、連接方式、外形尺寸、質量等去制造廠采購，確保-的制造質量和供貨進度。
產品特點
圓形三波補償器具有補償量大、剛度小、便于安裝使用和壽命長等特點，廣泛用于鋼鐵、電力、石油化工、水泥等行業。并可根據用戶要求選用不銹鋼或碳鋼制造U形波紋管，內襯筒、法蘭一般選用碳鋼。
圓形三波補償器用于輸送氣體或含塵氣體，使用壓力從真空~0.1Mpa，使用溫度從-40oC~420oC,任意矩形、圓形截面的煙氣，通風和鼓風機管道，作補償位移減振用。波紋補償器按型式分，有Dg200—3600單波、雙波和三波的圓形補償器各23種規格：有Dg400—1400圓形單波密封式補償器12種規格：有300x400—6000x5000單波、雙波和三波矩形補償器各98種規格。
圓形三波補償器應用范圍：
1、熱電廠(1)汽機(2)鍋爐(3)除塵；
2、水泥廠；
3、鋼鐵廠、熔煉爐、焚燒爐；
4、熱電廠及核電站；
5、空調送風系統；
6、玻璃及礦棉業；
7、石油化工企業；
8、空氣及煤氣清潔廠；
9、風機廠；
10、鋁廠和碳素廠。

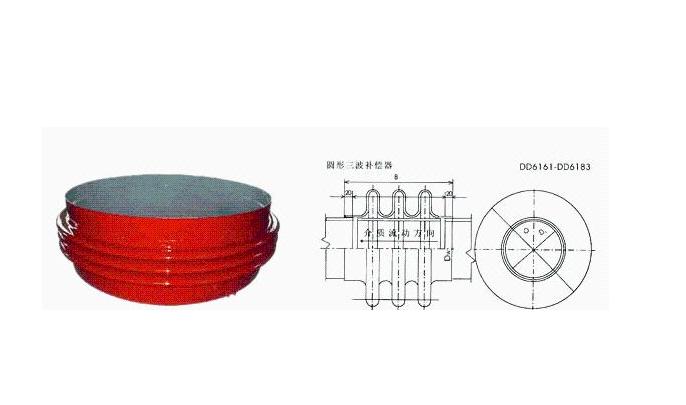

公稱通徑 | Dw | D | D1 | B | 重量 |
mm | Kg | ||||
mm | |||||
200 | 219 | 529 | 233 | 559 | 30.2 |
250 | 273 | 583 | 277 | 35.8 | |
300 | 325 | 635 | 329 | 41.3 | |
350 | 377 | 687 | 381 | 46.1 | |
400 | 426 | 736 | 430 | 51.5 | |
450 | 480 | 864 | 484 | 84.8 | |
500 | 530 | 944 | 534 | 92.3 | |
600 | 630 | 1043 | 633 | 106.9 | |
700 | 720 | 1133 | 723 | 120.6 | |
800 | 820 | 1233 | 823 | 135.1 | |
900 | 920 | 1333 | 923 | 149.6 | |
1000 | 1020 | 1433 | 1023 | 164.7 | |
1100 | 1120 | 1533 | 1123 | 179.3 | |
1200 | 1200 | 1633 | 1223 | 193.8 | |
1300 | 1320 | 1733 | 1323 | 208.9 | |
1400 | 1420 | 1833 | 1423 | 223.9 | |
1800 | 1820 | 2333 | 1823 | 665 | 433.3 |
2000 | 2020 | 2533 | 2023 | 477.1 | |
2200 | 2220 | 2733 | 2223 | 521.5 | |
2400 | 2420 | 2933 | 2423 | 565.2 | |
2800 | 2820 | 3333 | 2823 | 653.4 | |
3200 | 3220 | 3733 | 3223 | 741 | |
3600 | 3620 | 4133 | 3623 | 829.1 | |
