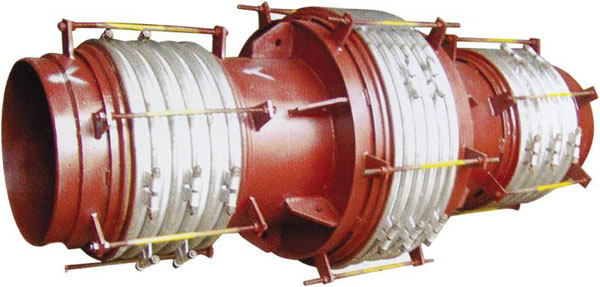

BZYP型直管壓力平衡補償器

BZYP型直管壓力平衡補償器的兩端各有一個工作波紋管，中間有一個平衡波紋管，膨脹節通過受力構件（大拉桿或舌管）來承受內壓推力。

標簽：補償器 BZYP型直管壓力平衡補償器

電話咨詢：13206168555

電話咨詢：13808341839

產品介紹
產品特點
產品用途
技術參數
在線咨詢服務
相關產品推薦

產品分類
PRODUCT

防水套管系列: 柔性防水套管; 02S404型柔性防水套管; 02S404剛性防水套管; 07FS02防護密閉套管; 不銹鋼防水套管; 剛性密閉套管; 人防地下室專用密閉套管; 04FS02柔性密閉套管

伸縮器系列: SSQ-2型套管式伸縮器; CS型熱力管道伸縮器; SSQ型鑄鐵伸縮器; S313伸縮器; SF鋼制伸縮器; 波紋伸縮器; SSQ-1型套管式伸縮器; SSQP型兩端法蘭限位壓盤式

橡膠軟接頭系列: 橡膠軟接頭; 同心異徑可曲撓橡膠接頭; KST-L絲扣橡膠軟接頭; KST型雙球體橡膠接頭; 襯四氟橡膠接頭; 耐油橡膠接頭; 偏心異徑橡膠軟接頭; 水泵進口專用橡膠軟接頭

閥門系列: D343H金屬硬密封法蘭蝶閥; 手動、氣動、電動雙法蘭橡; 手動對夾式蝶閥D71X/F; D371X渦輪對夾蝶閥; Z45X軟密封閘閥; 軟密封閘閥; JMZ45X加密磁性閘閥; Z45T鐵閘閥

閘門系列: 鑄鐵閘門; 鋼制閘門; 鋼壩景觀閘門; 液壓閘門; 機閘一體式鑄鐵閘門; 鋼制機閘一體門; QL手動兩用系列螺桿啟閉機; QLD型螺桿啟閉機

銅閥系列: 球閥; 黃銅帶鎖閘閥; 黃銅磁性帶鎖閘閥; 黃銅閘閥; 黃銅截止閥; 黃銅過濾器; 電磁閥; ZYC型自力式壓差控制閥

補償器系列: 套筒補償器; QB型/E型球形補償器; 免維護旋轉補償器; 圓形三波補償器; 不銹鋼波紋補償器; ZMB型直埋式波紋補償器; 法蘭注油式無推力補償器; 旋轉補償器

傳力接頭系列: 雙法蘭傳力接頭; C2F型雙法蘭松套傳力接頭; VSSJAFC(CC2F)可拆式雙法蘭傳; VSSJAF(C2F)雙法蘭傳力接頭; VSSJAFC型可拆式雙法蘭傳力; VSSJAFG(CF)單法蘭傳力接頭; CF型單法蘭松套傳力接頭; 可拆式雙法蘭傳力接頭VSSJAF

管件系列: 法蘭; 彎頭; 三通; 人孔; 偏心異徑管大小頭; 不銹鋼法蘭; 不銹鋼彎頭; 盲板

鴨嘴閥系列: XL-T系列套接式鴨嘴閥; XL-S系列內置式鴨嘴閥; XL-F系列法蘭式鴨嘴閥; 套接式鴨嘴閥; 鴨嘴閥

儀器儀表
各種水表
各種電磁流量計

濾料系列: 無煙煤濾料; 石英砂濾料; 錳砂濾料; 果殼濾料; 磁鐵礦濾料; 稀土瓷砂濾料; 卵石濾料; 生物陶粒濾料

凈水材料系列: 聚合氯化鋁; 聚丙烯酰胺; 聚合氯化鋁鐵; 聚合硫酸鐵; 堿式氯化鋁; 鋁酸鈣粉; 陰離子聚丙烯酰胺; 陽離子聚丙烯酰胺

填充料系列: 蜂窩斜管填料; 懸浮生物填料; 液面覆蓋球填料; 多面空心球填料; 組合式填料; 集水槽; 濾板; 網格填料

案例推薦

橡膠接頭工程案例

剛性防水套管使用案例

內襯四氟橡膠接頭案例

伸縮器施工現場

穿墻套管預埋防水套管安裝案例

產品介紹

BZYP型直管壓力平衡補償器概述：

　　型號：DN600-DN4000，壓力級別0.25MPa-0.6MPa。

　　連接方式：1、法蘭連接式 2、接管連接式

　　軸向補償量：60mm-300mm。

　　BZYP型直管壓力平衡補償器的兩端各有一個工作波紋管，中間有一個平衡波紋管，膨脹節通過受力構件（大拉桿或舌管）來承受內壓推力。因此管系只需中間固定支架。此類膨脹節只能吸收軸向位移。

產品特點

BZYP型直管壓力平衡補償器安裝使用注意事項：

　　1、此類膨脹節一般應用在架空的直線上，水平安裝。

　　2、膨脹節安裝完畢后，所有的小拉桿需拆除。

　　3、為減少膨脹節對支座的彈性反力，在安裝前可對此類膨脹節進行預拉或預壓（可通過調整其上的小拉桿實現）。

設計壓力Pd=0.25MPa(2.5Kgf/cm2)、Pd=0.6MPa(6Kgf/cm2)　疲勞壽命【N】=1000次　　設計溫度t=20℃

產品用途

BZYP型直管壓力平衡補償器用途：

技術參數

公稱通徑	總波數	n1/n2	壓力等級Mpa		徑向外形*大尺寸		壓力對應的產品長度Lmm
DN	總波數	n1大管波數	0.25	0.6	mm		接管Ⅰ型		法蘭F型
mm	m	n2小管波數	軸向補償量mm/軸向鋼度N/mm		0.2MPa	0.6MPa	0.25MPa	0.6MPa	0.25MPa	0.6MPa
600	12	4--8	82/1050	53/4410	1173	1220	2000	2250	2024	2274
	18	6--12	123/700	80/2940			2300	2600	2324	2624
	24	8--16	165/525	106/2200			2700	2950	2724	2974
700	12	4--8	82-/1347	54/4945	1331	1365	2000	2250	2024	2274
	18	6--12	123/898	80/3297			2300	2600	2324	2624
	24	8--16	163/674	108/2473			2700	2950	2724	2974
800	12	4--8	98/1003	45/7228	1474	1520	2000	2250	2024	2274
	18	6--12	146/668	68/4819			2300	2600	2324	2624
	24	8--16	195/501	90/3614			2700	2950	2724	2974
900	12	4--8	106/1075	55/4628	1634	1670	2000	2250	2024	2274
	18	6--12	159/716	83/3085			2300	2600	2324	2624
	24	8--16	212/537	110/2314			2700	2950	2724	2974
1000	12	4--8	108/1136	54/5042	1808	1840	2000	2250	2024	2274
	18	6--12	162/758	82/3362			2300	2600	2324	2624
	24	8--16	215/568	108/2521			2700	2950	2724	2974
1100	12	4--8	102/1404	67/3880	2016	1986	2100	2440	2124	2464
	18	6--12	154/936	100/2990			2450	2750	2474	2774
	24	8--16	205/702	124/1940			2900	3110	2924	3134
1200	12	4--8	110/1246	60/5062	2170	2130	2100	2440	2124	2464
	18	6--12	165/831	89/3375			2450	2750	2474	2774
	24	8--16	220/623	120/2531			2900	3110	2924	3134
1300	12	4--8	116/1237	68/5475	2316	2266	2100	2450	2124	2474
	18	6--12	174/824	102/3650			2450	2840	2474	2864
	24	8--16	232/618	136/2738			2900	3230	2924	3254
1400	12	4--8	115/1295	68/5722	2430	2380	2100	2460	2124	2484
	18	6--12	172/863	102/3815			2450	2850	2474	2874
	24	8--16	230/647	136/2861			2900	3240	2924	3264
1500	12	4--8	105/1772	46/8595	2576	2530	2100	2460	2124	2484
	18	6--12	158/1182	69/5730			2450	2850	2474	2874
	24	8--16	211/886	92/4298			2900	3240	2924	3264
1600	12	4--8	103/1852	72/4878	2740	2688	2100	2660	2324	2684
	18	6--12	154/1235	108/3252			2450	3060	2724	3084
	24	8--16		44/2439			2900	3450		3474
1700	12	4--8	111/1881	71/6363	2920	2868	2300	2660	2324	2684
	18	6--12	166/1254	106/4242			2700	3060	2724	3084
	24	8--16		142/3181				3450		3474
1800	12	4--8	104/2168	70/6150	3040	2968	2300	2660	2324	2684
	18	6--12	156/1445	105/4100			2700	3060	2724	3084
	24	8--16		140/3075				3450		3474
1900	12	4--8	108/2190	90/4605	3180	3128	2300	2600	2324	2684
	18	6--12	160/1460	135/3070			2700	3060	2724	3084
	24	8--16		180/2302				3450		3474
2000	12	4--8	121/2022	79/7088	3340	3288	2450	2660	2474	2684
	18	6--12	182/1348	119/4725			2950	3060	2974	3084
	24	8--16		158/3544				3450		3474
