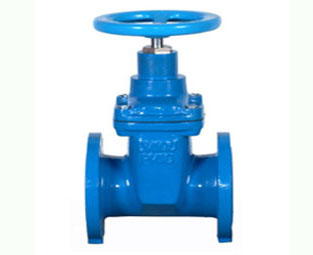

Z45X軟密封閘閥采用鑄鐵閘板包覆橡膠閘板，利用閘板橡膠層產生微量彈性變形的補償作用達到良好的密封效果，也叫彈性座封閘閥或者RVHX閘閥，該閥具有開關輕巧、密封可靠、彈性記憶佳及使用壽命長等顯著特點。這種閘閥采用暗桿無支架結構，常用于埋地式結構，可廣泛用于自來水、污水、建筑、冶金、能源系統給排水管路和裝置中。
【產品特點】
1、平底直通式設計,避免雜物堆積。保證長期使用不影響密封性能。
2、閥體整體環氧樹脂烤漆，使閥門的殼體完全與介質隔離，有效防止閥門被介質腐蝕。
3、閥桿三道防泄密封。保證閥門無外泄可能。
4、高品質歐洲橡膠硫化技術，保證其抗老化性能和具有要極強的回彈記憶性，密封可靠，且無需進行維護保養。
此類閘閥采用暗桿無支架結構，常用于埋地試結構，可廣泛用于自來水，污水，建筑，冶金，能源系統給排水管路和裝置中。
| 型號 | PN | 工作壓力 | 適用溫度 | 適用介質 |
| Z45X-10 | 10 | 1MPa | ≤80 | 水 |
| Z45X-16Q | 16 | 1.6MPa | ≤80 | 水 |
【主要零部件材料】
| 型號 | 閥體、閥蓋 | 閥桿 | 襯膠閘板 | 填料 |
| Z45X-10 | 灰鑄鐵 | 鉻鎳不銹鋼 | 球墨鑄鐵（丁腈橡膠） | 丁腈橡膠 |
| Z45X-16Q | 球墨鑄鐵 | 鉻鎳不銹鋼 | 球墨鑄鐵（丁腈橡膠） | 丁腈橡膠 |
【主要主要外形尺寸】
Z45X-10 1.0MPa主要外形尺寸
| 通徑DN | L | H | D | K | L | N | MD | 重量KG |
| 40 | 165 | 170 | 150 | 110 | 19 | 4 | M16 | 7 |
| 50 | 178 | 185 | 165 | 125 | 19 | 4 | M16 | 9 |
| 65 | 190 | 205 | 185 | 145 | 19 | 4 | M16 | 12 |
| 80 | 203 | 310 | 200 | 160 | 19 | 8 | M16 | 20 |
| 100 | 229 | 340 | 220 | 180 | 19 | 8 | M16 | 27 |
| 125 | 254 | 387 | 250 | 210 | 19 | 8 | M16 | 38 |
| 150 | 267 | 430 | 285 | 240 | 23 | 8 | M20 | 50 |
| 200 | 292 | 520 | 340 | 295 | 23 | 8 | M20 | 80 |
| 250 | 330 | 545 | 395 | 350 | 23 | 12 | M20 | 120 |
| 300 | 356 | 660 | 445 | 400 | 23 | 12 | M20 | 160 |
| 350 | 381 | 800 | 505 | 460 | 23 | 16 | M20 | 245 |
| 400 | 406 | 915 | 565 | 515 | 28 | 16 | M24 | 280 |
| 500 | 457 | 1110 | 670 | 620 | 28 | 20 | M24 | 450 |
Z45X-16 1.6MPa主要外形尺寸
| 通徑DN | L | H | D | K | L | N | MD | 重量KG |
40 | 165 | 170 | 150 | 110 | 19 | 4 | M16 | 7 |
50 | 178 | 185 | 165 | 125 | 19 | 4 | M16 | 9 |
65 | 190 | 205 | 185 | 145 | 19 | 4 | M16 | 12 |
80 | 203 | 310 | 200 | 160 | 19 | 8 | M16 | 20 |
100 | 229 | 340 | 220 | 180 | 19 | 8 | M16 | 27 |
125 | 254 | 387 | 250 | 210 | 19 | 8 | M16 | 38 |
150 | 267 | 430 | 285 | 240 | 23 | 8 | M20 | 50 |
200 | 292 | 520 | 340 | 295 | 23 | 12 | M20 | 80 |
250 | 330 | 545 | 405 | 355 | 28 | 12 | M24 | 120 |
300 | 356 | 660 | 460 | 410 | 28 | 12 | M24 | 160 |
350 | 381 | 800 | 520 | 470 | 28 | 16 | M24 | 245 |
400 | 406 | 915 | 580 | 525 | 31 | 16 | M27 | 280 |
500 | 457 | 1110 | 715 | 650 | 34 | 20 | M30 | 450 |
